Sistema de alineación y soldadura de pases de raíz para la prefabricación de carretes de tubería
Equipo de fabricación de tuberías para alineación, ensamblaje y soldadura de tramos, bridas y accesorios.
El sistema de alineación y soldadura de pases de raíz es fundamental en la prefabricación e instalación de tuberías. Gracias a sensores avanzados y tecnología de visión láser, supervisa en tiempo real el diámetro, el espesor de pared y la longitud de cada tubería. Esto permite un ensamblaje preciso, asegurando soldaduras de buena calidad con una tolerancia mínima.
El sistema de soldadura de ajuste de tuberías y pasada de raíz consta de:
- Sistema de accionamiento de sujeción del bastidor del cabezal

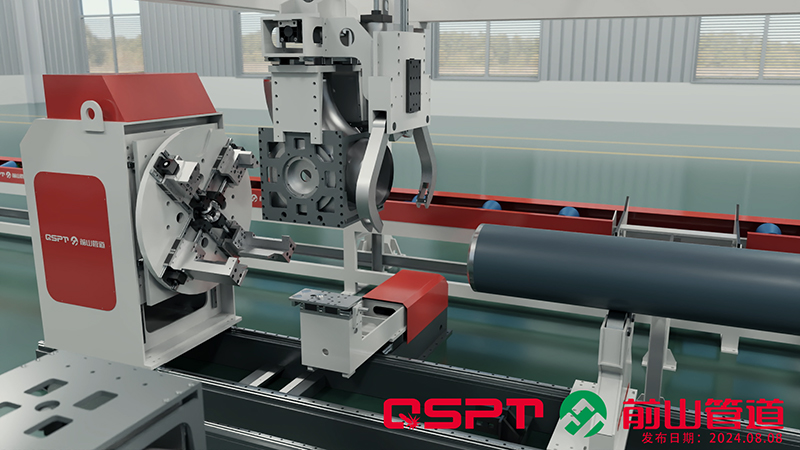

- Sistema de tensado y centrado del mandril (mandril de mecanizado)
- Sistema de visión láser binocular
- Fuente de alimentación TIG de hilo caliente EWM
- Sistema de sustitución automática del electrodo de tungsteno
- Sistema de carro de soporte de la pieza de trabajo
- Sistema de control PLC
- Sistema de accionamiento de sujeción del contrapunto
- Sistema de control visual del robot
- Sistema de carro de carril de soldadura
- Base tipo caja con estructura de acero

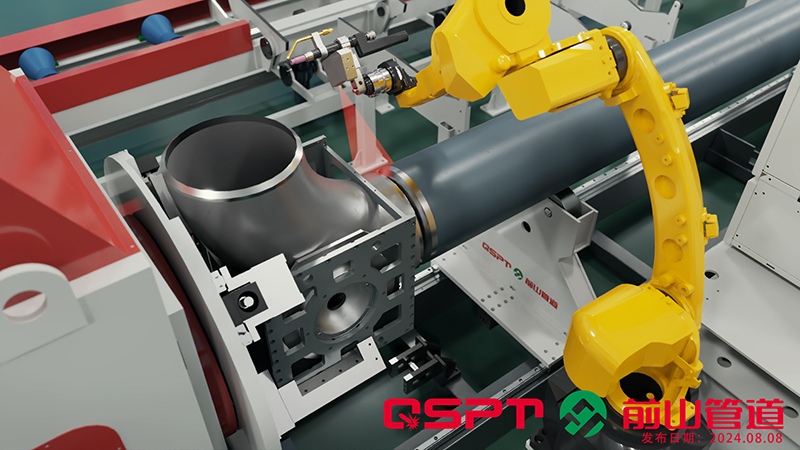

- Robot de soldadura Fanuc

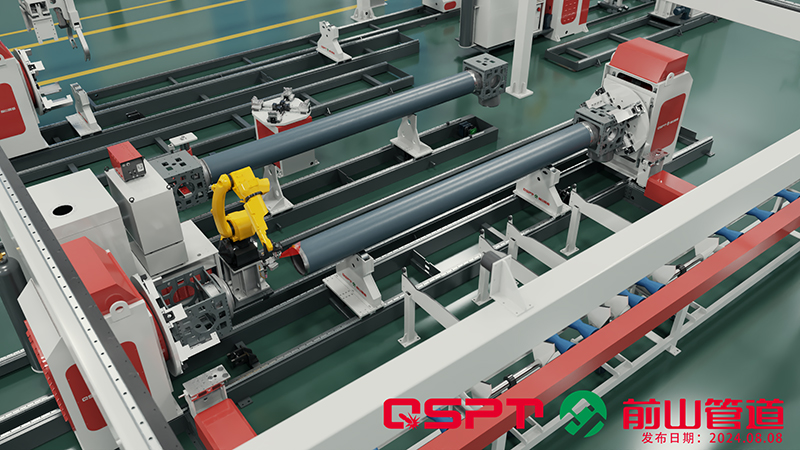

Línea de producción inteligente de prefabricación de tuberías con sistema de transporte por palet.
Carrete de tubería aplicableCarrete de tubería unidimensional con accesorios en uno o ambos extremos (codos con módulo especial).
Proceso aplicableElevación inteligente con manipulador de cercha, sujeción con mandril de mecanizado, alineación inteligente con visión + robot, soldadura por puntos TIG inteligente, soldadura de fondo TIG inteligente.
Rango de aplicaciónTuberías con diámetros de DN50 a DN300 y espesores de pared entre 3 y 20 mm.
- Precisión y estabilidad óptimas. El sistema incorpora un mecanismo de alineación automática y un bastidor de rodillos que garantizan el posicionamiento exacto y el transporte seguro de los carretes de tubería. Esto reduce errores y mejora la estabilidad durante el montaje.
- Mayor eficiencia. Equipada con una fuente de alimentación avanzada y una antorcha de soldadura versátil, la solución es compatible con múltiples métodos de soldadura, como TIG, MIG y SAW, permitiendo adaptarse a distintos materiales y requisitos.
- Calidad superior en la soldadura. La integración de sistemas de alimentación automática de alambre y seguimiento de soldadura en tiempo real asegura un proceso continuo, uniforme y de alta calidad, reduciendo defectos y optimizando los resultados.
