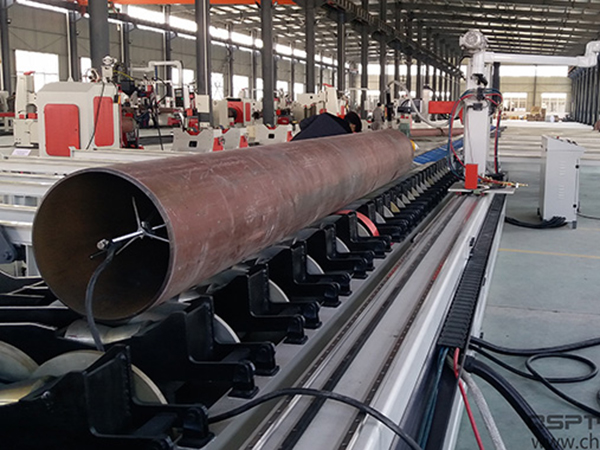

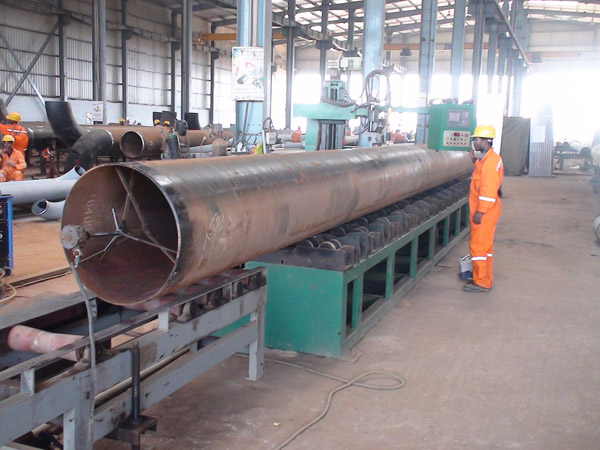

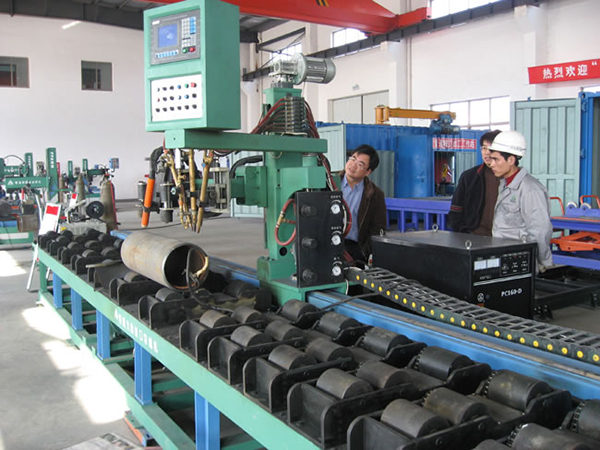

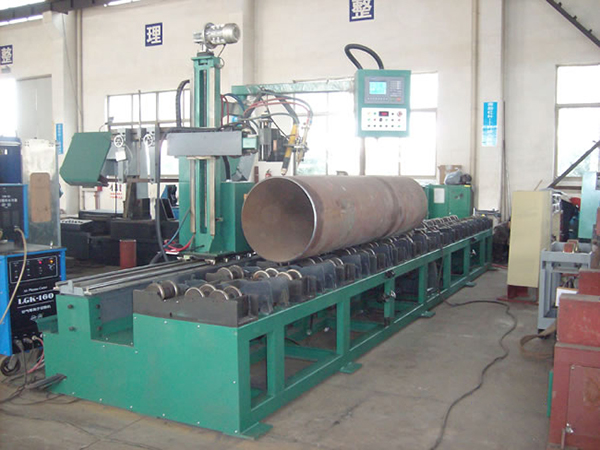

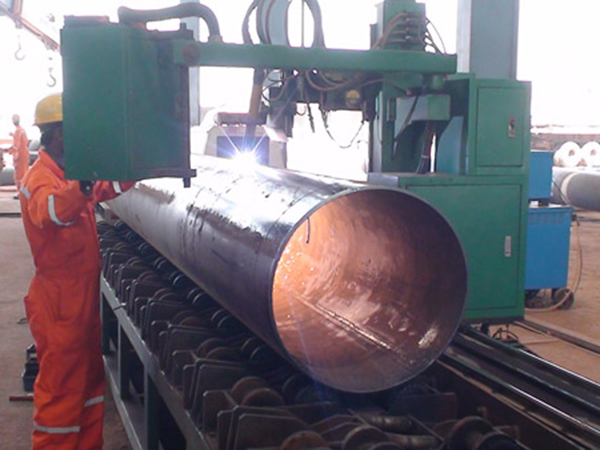

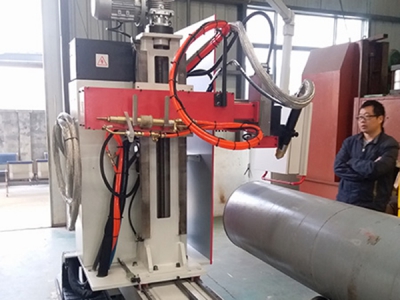

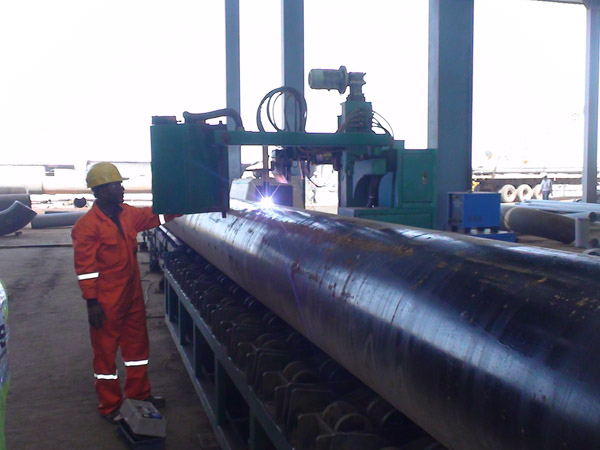

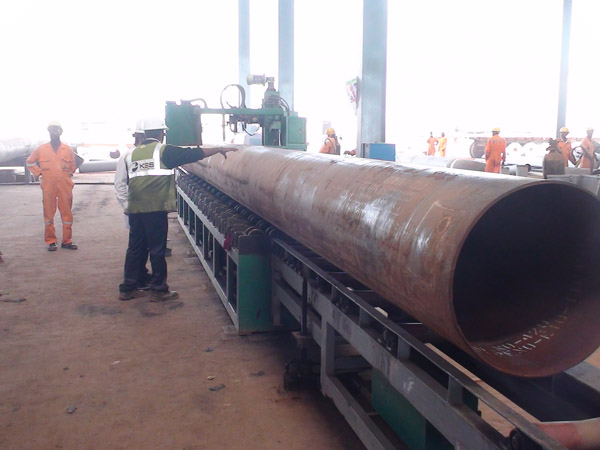

Máquina de corte y biselado por llama para tuberías (tipo banco de rodillos)

Modelo: PRBCM-16Aa/24Aa/32Aa/48Aa

• Diámetro de la tubería aplicable: DN400/ DN600/DN800 /DN1200
• Grosor de la pared aplicable: 5~50 mm
• Materiales aplicables: acero carbono, aleación de acero y acero criogénico
• Longitud de corte: 6350MM
• Forma del bisel: V
• Dirección de corte: Longitudinal

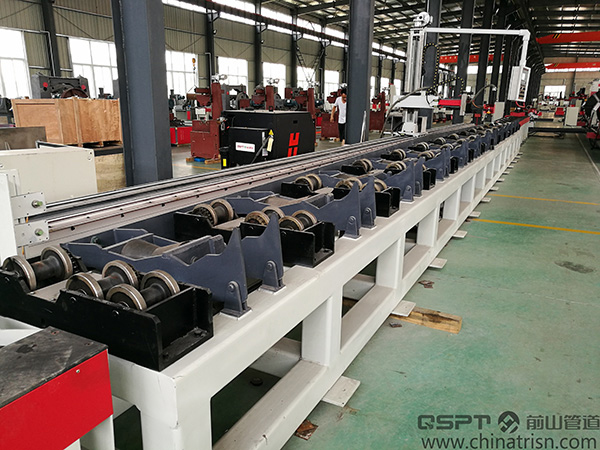

• Banco de rodillos:
  (1). Estructura: Tres líneas rodillos de acero con una distancia fija
  (2). Longitud del banco de rodillos: 7000MM
  (3). Sistema de accionamiento: Servomotor + redactor de precisión
  (4). Rev.: 0~2.5M/Min (ajuste de velocidad continua con frecuencia variable)
  (5). Material del banco de rodillos: 45#, tratamiento de pavonado para la superficie
  (6). Precisión de rotación: <2.0MM

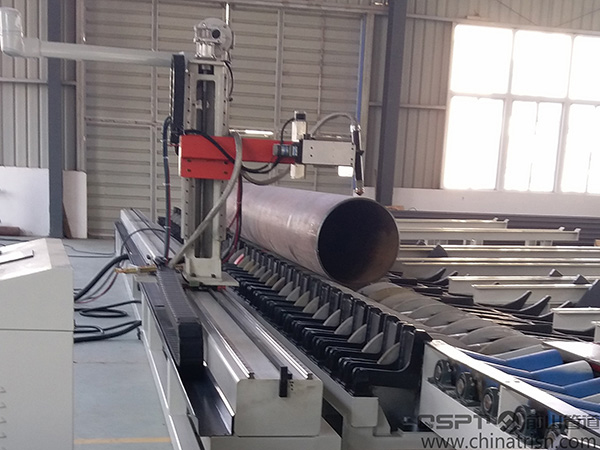

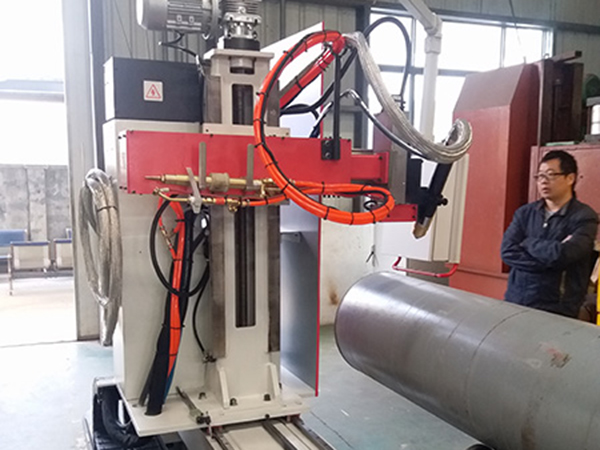

• Sistema de carretilla:
  (1). Recorrido de la carretilla: 6350MM (longitudinal)
  (2). Recorrido del soplete de corte: 700MM (arriba/abajo); 300MM (dentro/fuera)
  (3). Corte por: Llama (puede ir equipada con el corte por plasma)
  (4). Ángulo de soplete de corte: ±45° (ajustable)
  (5). Cantidad de sopletes de corte: un soplete de corte por llama/tres sopletes de corte por llama.
  (6). Error de ángulo: <2°
  (7). Precisión de la longitud de fijación:<2.0MM
• Sistema de control: Sistema de corte CNC con llama SH-2000H
• Sistema de medición de longitud: Medición de longitud CNC incluido en el sistema de control
• Sistema de transporte: Montado en el sistema de transporte con elevador; además, ofrecemos, si es necesario, un sistema de transporte para la máquina de corte en bisel. El transporte puede ser manual o eléctrico.

• La máquina de corte y biselado por llama para tuberías ofrece un buen funcionamiento en línea (diseñado para los equipos en línea de la cadena de producción).
• La máquina de corte y biselado por llama para tuberías ofrece una velocidad de biselado de ≤3Min /un bisel a la tubería (DN200 SCH40)/≤5Min/dos biseles a la tubería (DN200 SCH40).
• Ofrece corte en bisel: corta dejando un bisel a la tubería/corta dejando dos biseles a la tubería.
• Ofrece un buen biselado.
• Oxicorte/corte por plasma; sistema de transporte de rodillos con motor integrado; estructura tipo banco de rodillos con tres hileras de ruedas pequeñas o ruedas grandes con revestimiento antioxidante. Accionamiento por servomotor + reductor; sistema de corte controlado por PLC; corte longitudinal CNC controlado por la interfaz hombre-máquina.
