Sistema de ensamblaje y soldadura para prefabricación de carretes de tubería
Equipo de fabricación de tuberías para alineación, ajuste y soldadura de segmentos de tubería, bridas y accesorios

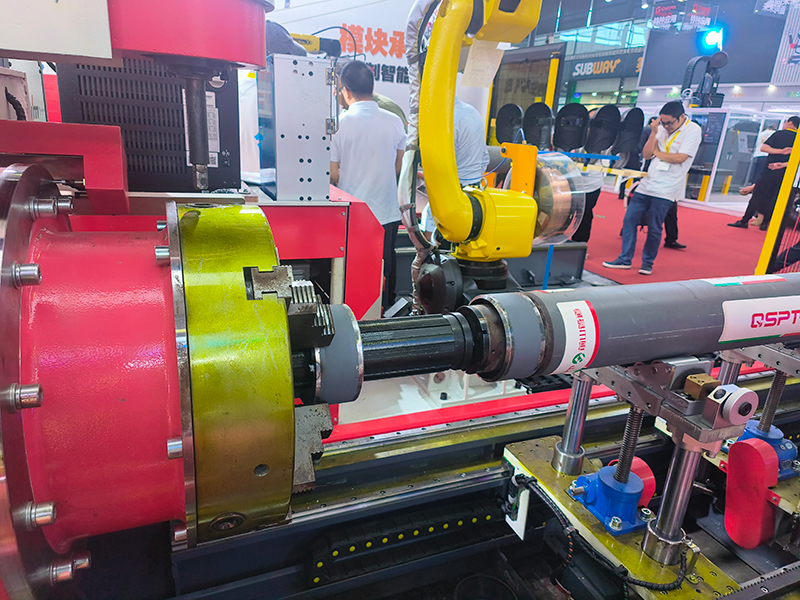

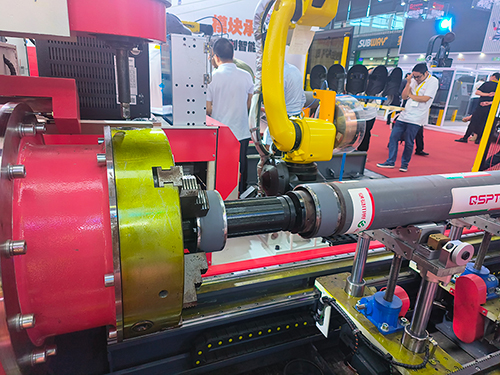

El sistema de montaje y soldadura de tuberías para prefabricación de carretes ha sido diseñado para mejorar la precisión y eficiencia en el ensamblaje y unión de tuberías. Su tecnología permite alinear de manera exacta los extremos de los componentes, asegurando una soldadura automatizada de alta calidad y reduciendo la necesidad de intervención manual.
Compatible con diferentes tipos de materiales, como acero al carbono, acero inoxidable y acero aleado, este sistema se ha convertido en una solución clave para industrias exigentes como la petrolera, química y de gas natural. Su capacidad para optimizar el proceso de fabricación y garantizar conexiones seguras y duraderas lo hace indispensable en la construcción y mantenimiento de infraestructuras de tuberías modernas.
El sistema de montaje y soldadura de tuberías consta de:

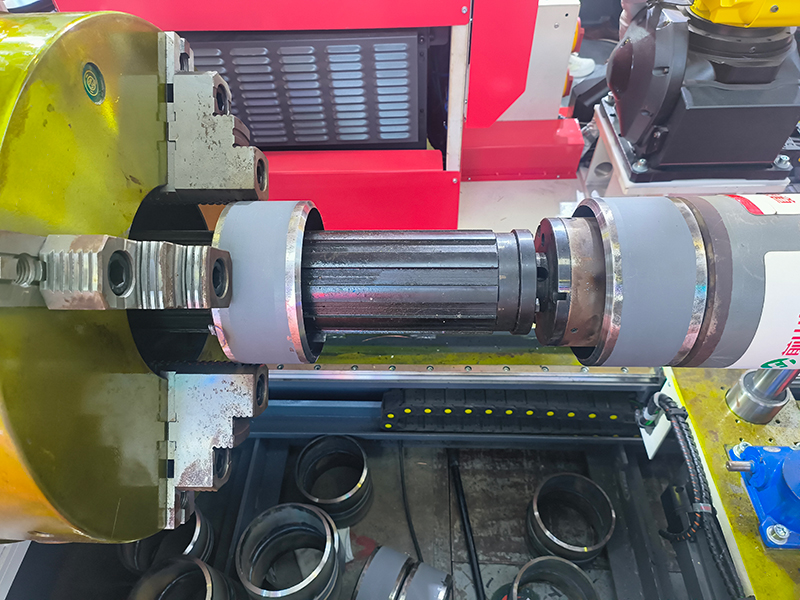

- Sistema de accionamiento del posicionador (mandril modular especialmente diseñado, puede equiparse con sistemas dobles)
- Fuente de alimentación de soldadura Megmeet
- Sistema de carro de soporte centrado
- Sistema de suministro y recuperación de fundente
- Sistema de carros de raíles de soldadura
- Sistema de control PLC de soldadura
- Robot de soldadura FANUC
- Sistema de control visual del robot
- Sistema de visión binocular por láser
- Base tipo caja con estructura de acero
Línea de producción inteligente para prefabricación de tuberías con estructura modular.
Carrete de tubería compatibleCarrete de tubería unidimensional con accesorios en uno o ambos extremos, soportado por un transportador modular.
Proceso compatibleElevación inteligente con manipulador de cercha, sujeción con mandril modular especializado, relleno automatizado mediante visión artificial y robótica, y soldadura por arco sumergido (SAW).
Rango de AplicaciónDiámetros de tuberías entre DN50 y DN300, con espesores de pared de 3 a 20 mm.
