Máquina de Soldadura de Tuberías, Soldadura en Toda Posición (Tipo MCU)

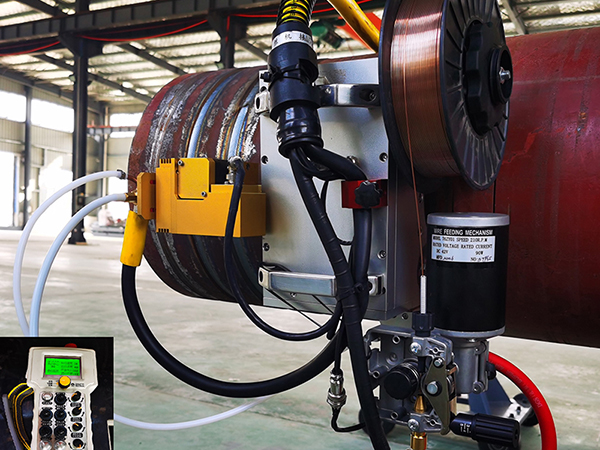

Esta máquina de soldadura automática consiste en un carro de soldadura, una fuente de alimentación para soldar, un alimentador de alambre, una antorcha de soldadura especial, un cable de soldadura, un sistema de control, una caja de transporte de PP, una caja de madera para embalar, etc.

• Diámetro aplicable: ≥ DN200
• Material aplicable: Acero al carbono, acero aleado, acero de baja temperatura, etc.
• Soldaduras adecuadas: soldaduras para tubos, soldaduras para codos-tubos, soldaduras para bridas- tubos, etc.
• Radio mín. de giro:300mm(PAAWM-00Da)/ 240mm(PAAWM-00Db, 00Dc)

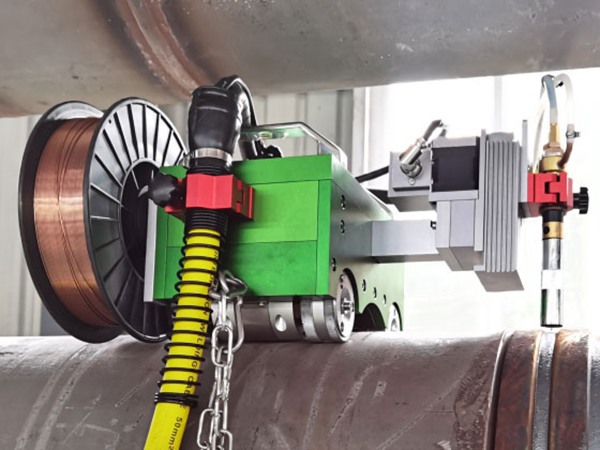

• La máquina de soldadura de tubos en todas las posiciones tipo magnético utiliza cuatro ruedas magnéticas para que el carro de soldadura se adhiera firmemente a la superficie del tubo. La rueda magnética es guiada por un motor paso a paso de corriente continua y un mecanismo de engranaje helicoidal, de modo que el carro de soldadura puede arrastrarse por la superficie del tubo.
• La máquina de soldadura utiliza un motor paso a paso de corriente continua + guías lineales + husillos de bolas para lograr el desplazamiento longitudinal de la antorcha para facilitar la alineación de la antorcha en la soldadura.
• La máquina de soldadura tiene un desplazamiento longitudinal específico para lograr la oscilación longitudinal de la antorcha, de modo que esta pueda oscilar y soldar.
• La máquina de soldadura utiliza un motor paso a paso de corriente continua + mecanismo de engranaje sin fin para regular el ángulo de la antorcha. El desplazamiento radial de la antorcha de soldadura se logra mediante un motor paso a paso de corriente continua + engranajes oblicuos + husillos trapezoidales.

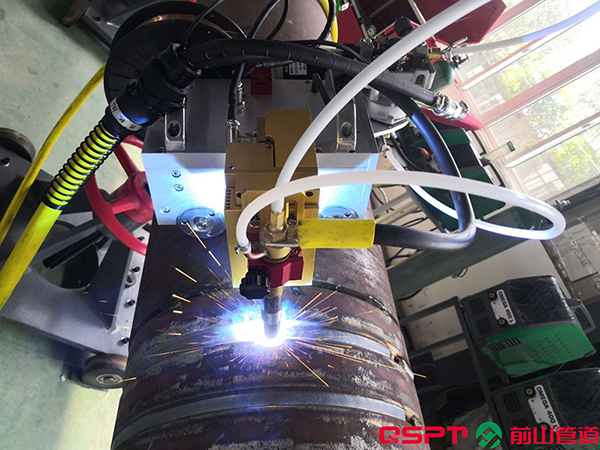

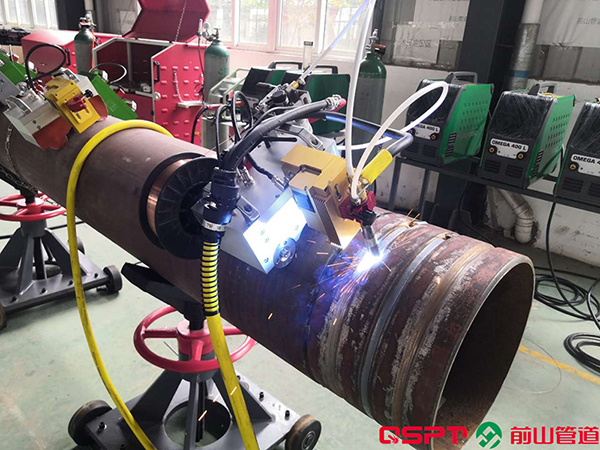

• La máquina se puede utilizar para soldar las raíces de los tubos, rellenar y cubrir los pasajes de soldadura por medio de la soldadura por arco protector de gas. La soldadura de la raíz se puede realizar cuando la máquina está equipada con una fuente de alimentación específica (por ejemplo: Kembe FastMig M420, X350, Migatronic Sigma Select 400).

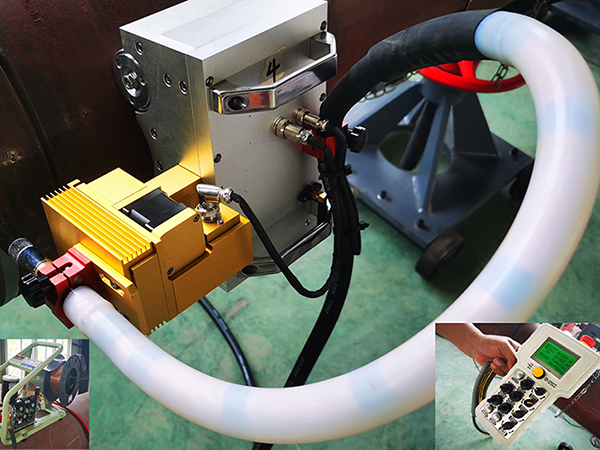

• El carro de soldadura está equipado con una placa de control de movimiento, mientras que la fuente de alimentación de soldadura está diseñada con una placa de control de soldadura. Los parámetros de soldadura que han sido modificados en el ordenador pueden ser transmitidos desde una memoria USB a la placa de control de movimiento, y el control del movimiento de soldadura y el ajuste de los parámetros de soldadura se pueden realizar mediante el mando a distancia inalámbrico.
