Máquina de soldadura de pulso automático para placas de tubos (GTAW/TIG)
Modelo: PAAWM-80A
Parámetros técnicos- Fuente de soldadura
Modelo de fuente de soldadura: Panasonic TIGSTAR400
Tipo de fuente de energía: inversión IGBT (transistor bipolar de puerta aislada)
Corriente de soldadura: 4-315A
Ciclo de trabajo: 315A 60; 244A 100%
Voltaje de carga: 70V
Potencia nominal: 9.5 kw
Margen de fluctuación del voltaje de entrada permite: 380v±10%

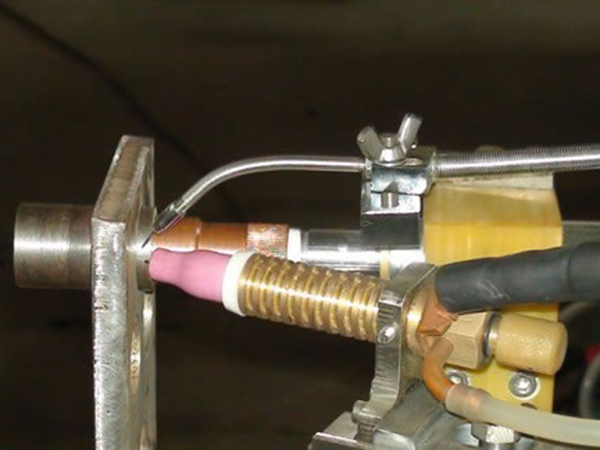

Frecuencia: 50/60Hz - Cabezal de soldadura
Diámetro de la soldadura: Φ8~Φ80mm (o bajo petición)
Grosor de la pared de la tubería: 0.5-6.5mm
Longitud máxima del alargamiento de la tubería: 10mm
Profundidad máxima de indentación de la tubería: 2mm
Ángulo ajustable del alambre de alimentación: ≤45°
Velocidad de alimentación: 0.1~1.5m/min
Diámetro de alambre de relleno: 0.8mm
Revoluciones del cabezal: 0.15~6r /min
Velocidad de soldadura: 50~150mm/min
Ángulo ajustable del tungsteno: ≤45°
Enfriamiento del cabezal de posicionamiento: Refrigerado por agua con un ciclo forzado automático - Sistema controlado por programa
Rango de ajuste de la corriente de soldadura: 4~315A
Tiempo de subida actual: 0.1~20s
Tiempo de caída actual: 0.1~20s
Frecuencia de pulso: 0.5~500Hz
Rango de ajuste del ciclo de trabajo: 10%~50%
Tiempo de aspiración anticipado: 1~20s
Retraso temporal: 2-20s
Rango de ajuste de velocidad de alimentación: 0~1.5m/min
Rango de ajuste de revoluciones del cabezal de soldadura: 0.15~6r/min
Capacidad de almacenamiento incorporado de código de soldadura 100
Pantalla: LCD (pantalla de cristal liquido) - Sistema puente y de 5D
Carrera de movimiento lateral: 16000mm
Carrera de movimiento vertical: 16000mm
Carrera de movimiento axial: 300mm
