Máquina de soldadura automática multifuncional para tuberías (TIG MIG SAW, tipo voladizo)

Modelo: CPAWM-16Ba/24Ba/32Ba/48Ba

• Diámetro de la tubería: DN400/DN600/DN800/DN1200
• Grosor de pared de la tubería: 3-60mm
• Modo de regulación de velocidad: Sistema de control de velocidad continua de frecuencia variable
• Modo de ajuste: ajuste manual a través de un regulador en forma de cruz
• Sistema de control: un producto de nuestra tecnología patentada, control PLC con pantalla táctil.
• Procedimiento de soldadura: TIG+MIG+SAW para pasada de raíz automática para pieza de carrete, relleno y soldadura final en la misma estación.
• Potencia de soldadura: con fuente de alimentación Lincoln (o bajo petición del cliente)

Aplicaciones
La máquina de soldadura automática multifuncional para tuberías tiene un rango de aplicación muy amplio. Puede aplicarse en la soldadura cosmética de tubos y sus accesorios con un diámetro DN no inferior a 150mm, en diferentes industrias. Puede soldar tuberías y accesorios hechos de acero carbono, aleación de acero, acero inoxidable y acero criogénico. Puede realizar trabajos de soldadura tubería-tubería, tubería-codo, tubería-brida, brida-brida y brida-codo.

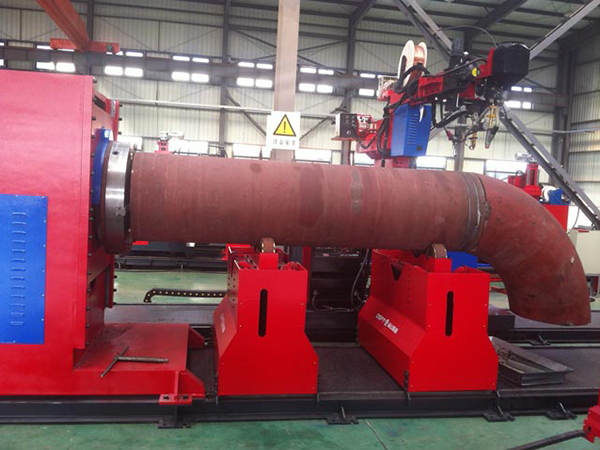

• Sistema de accionamiento: se adopta un posicionador de soldadura para tuberías. Se sujeta la tubería con 2, 3 o 4 garras.

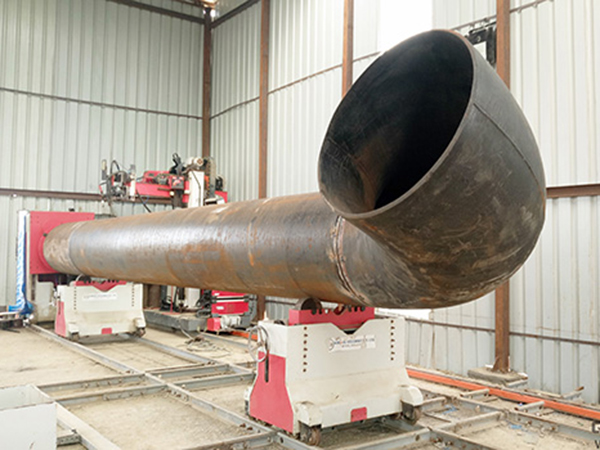

• La máquina de soldadura automática para tuberías está diseñada con un sistema de carretilla donde se fija el sistema de soldadura. Así, el sistema de soldadura puede moverse a lo largo del rail a fin de realizar la soldadura de las piezas en diferentes posiciones.
• Sistema de soporte: Es una carretilla separada del equipo de soldadura que puede ajustarse a lo largo del rail de acuerdo con la longitud de la tubería
• La máquina no necesita un sistema de contrapeso.

• La máquina de soldadura automática para tuberías se utiliza en una cadena de producción y ofrece una capacidad muy alta de soldadura que llega a las 250-400pulgadas/día, que es 4 veces superior a la soldadura manual.
• Su funcionamiento es fácil. Un Nuevo usuario de la máquina puede aprender rápidamente como usarla.

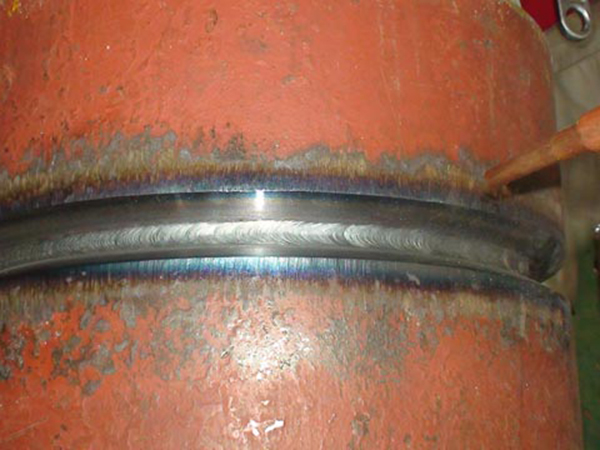

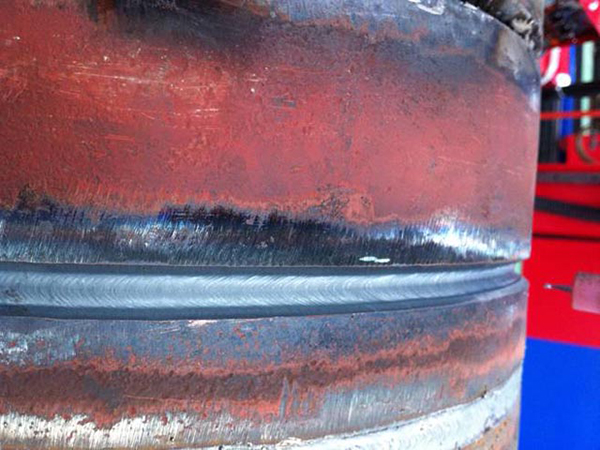

• Los equipos de soldadura para tuberías ofrecen una Buena calidad de superficie de soldadura, con su pistola de soldadura muy bien situada.
• El índice de calificación de soldadura es de 98%. Normalmente, si un operario experimentado realiza el trabajo de soldadura, no es necesario repetir el trabajo.
• Los equipos de soldadura para tuberías tienen un sistema de accionamiento fiable. Tiene un sistema de sujeción mecánico para el cambio de posición y fijación de las tuberías.

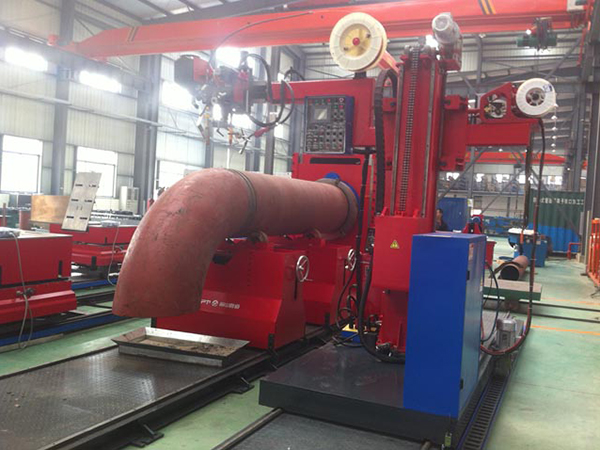

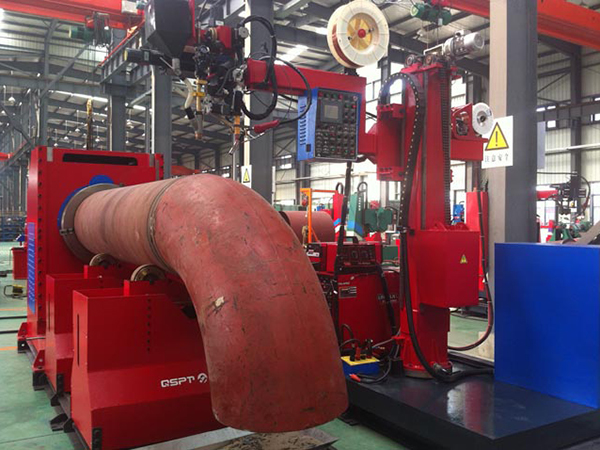

• Modelo clásico; idóneo para la soldadura de segmentos, como “acoplamiento + acoplamiento” y tuberías con soldadura multipasada; es capaz de efectuar la soldadura multipasada de forma continua; está equipada con: un posicionador de tipo fijo con mandril, dos carros de desplazamiento con ruedas de apoyo y un carro de soldadura cantiléver; configuración estándar: Lincoln Flextech500 fuente de alimentación multifuncional; soldadora TIG/MIG con la tecnología de soldadura de raíz QSPT; soldadura de tapa TIG/MIG/SAW; gabinete de control estilizado + caja de control de aleación de aluminio.
