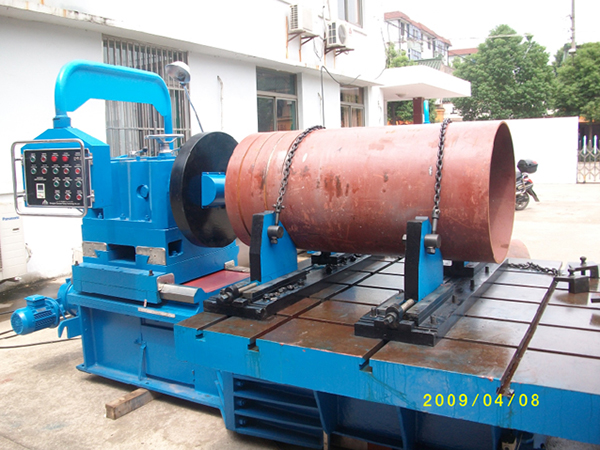

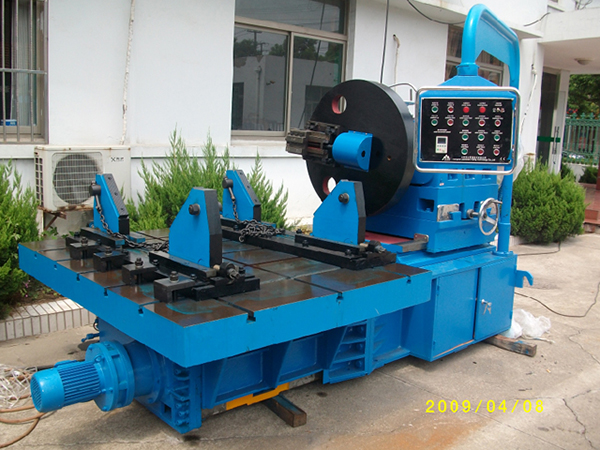

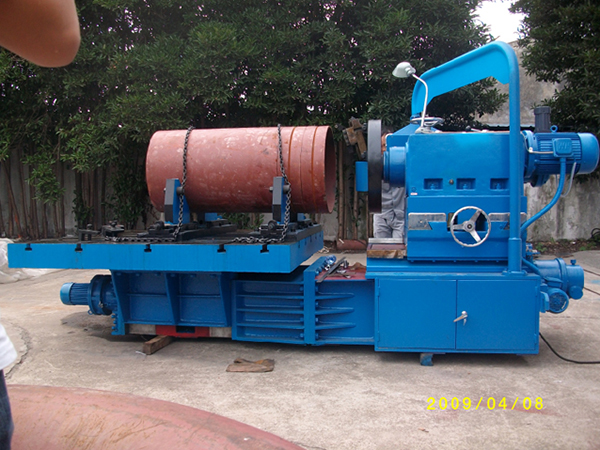

Máquina de biselado a alta velocidad para tuberías y accesorios

Máquina de biselado a alta velocidad para tuberías y accesorios
  • Máquina de biselado a alta velocidad para tuberías y accesorios
  • Máquina de biselado a alta velocidad para tuberías y accesorios
  • Máquina de biselado a alta velocidad para tuberías y accesorios
  • Máquina de biselado a alta velocidad para tuberías y accesorios
  • Modelo: FPEBM-16Aa/FPEBM-24Aa/32Aa

    Parámetros técnicos
    • Diámetro del tubo aplicable: DN50-500(φ60-508)/ DN100-600 (φ114-610)/DN150-800 (φ159-813)mm
    • Diámetro aplicable para los accesorios de tuberías: φ100-460/φ219-508/φ159-750mm o personalizado
    • Grosor de la pared tubo aplicable: 4~90mm / 6~180mm / 6-180mm
    • Materiales del tubo: acero carbono, aleación de acero, acero inoxidable, acero criogénico, etc.
    • Tipo de bisel: U, X, V y doble V
    • Alimentación de la herramienta de corte: alimentación diferencial radial automática o alimentación de corte de dirección axial semiautomática con accionamiento motor
    • Dirección de retracción de la herramienta de corte: retracción de dirección radial automática con accionamiento motor o retracción de dirección axial semiautomática con accionamiento motor.
    • Accionamiento: motor
    • Sistema de sujeción: la pieza está sujeta con cadenas
    • Sistema de soporte: elevación de husillo
    • Revolución del eje principal: 6 marchas de velocidad (23-184rpm)
    • Desplazamiento del eje: 80mm (eje principal), 100mm (cabezal de la máquina)/150mm (eje principal), 300mm (cabezal de la máquina);
    • Desplazamiento a lo ancho: ±50mm/±100mm
    • Sistema de control: palanca de cambios y control manual
    • Ángulo de bisel del portaherramientas: 0°~35°, o ajustable con el control de conversión de frecuencia
    Especificaciones técnicas de FPEBM-32Aa
    • Potencia motor y velocidad: 7.5kw / 960 rpm
    • Velocidad del cabezal cortador: 33-167 rpm (4 marchas de velocidad)
    • Diámetro de la tubería procesada: 159-813mm, grosor de la pared: δ10-150mm
    • Ángulo de bisel de portaherramientas: 0°-35°
    • Velocidad de alimentación diferencial automática: 0 - 0.17mm/r
    • Velocidad de movimiento axial controlado con frecuencia variable: 50-400mm/r distancia de movimiento axial: 300mm
    • Tamaño de la plataforma de trabajo de sujeción:1500×1200×1500mm
    • Tipo de bisel: Bisel compuesto, U, X, V y doble V
    • Diámetro del cabezal de corte: 850mm
    • Peso central de la máquina: 1100mm

    Aplicaciones
    La máquina de biselado a alta velocidad puede utilizarse para procesar tuberías o sus accesorios con un diámetro de entre 60 y 813mm, con una grosor de pared entre 4mm y 180mm, incluyendo tuberías de acero sin soldadura, codos de tuberías y perfiles de tuberías. Puede cortar biseles en forma de U y V.

    Características de funcionamiento
    • La máquina de biselado a alta velocidad para tuberías y accesorios tiene una velocidad de biselado que no supera a 5Min / bisel (DN200 SCH40)
    • Antes del corte en bisel, tiene que cortar la tubería o los accesorios con otros equipos como la sierra con cinta.
    • El equipo ofrece una buena calidad de corte en bisel.
    • Está diseñado con un soporte móvil de altura ajustable para aguantar las piezas largas. El soporte asegura que las tuberías con diámetro diferente sean concéntricas, lo que facilita el corte en bisel. La altura del soporte se ajusta manualmente.
    • La máquina de biselado a alta velocidad para tuberías y accesorios es segura y conveniente de usar. Combina las ventajas de varias máquinas de biselado para tuberías y puede fabricarse según los requisitos del cliente.
