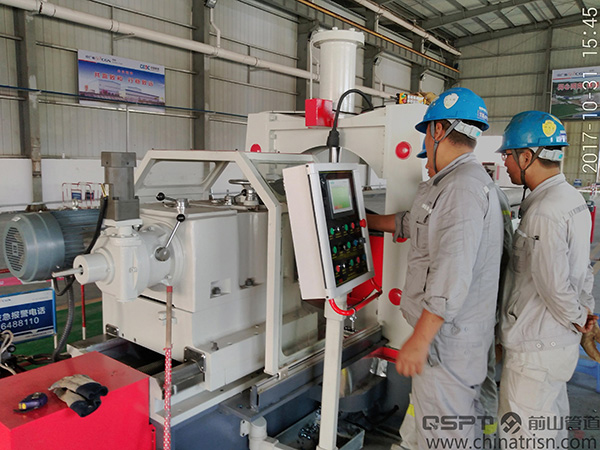

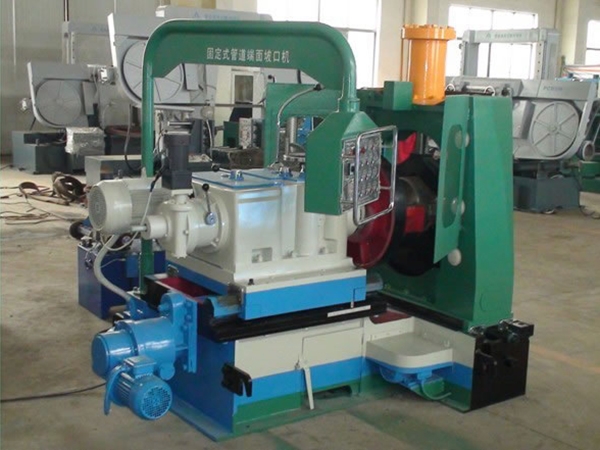

Máquina de biselado radial para extremo de tuberías

Modelo: FPEBM-16Aa/24Aa/32Aa

• Diámetro del tubo aplicable: DN50-400(φ57-426)/DN100-600(φ114-610)/DN200-800(φ219-813)
• Grosor del tubo aplicable: 4-90mm/ 6-180MM
• Materiales del tubo: acero carbono, aleación de acero, acero inoxidable, acero criogénico, etc.
• Tipo de bisel: U, X, V y doble V
• Dirección de corte: alimentación de corte diferencial automático radial
• Dirección de retracción: retracción motora automática radial
• Accionamiento: Motor
• Sistema de sujeción: La pieza se sujeta con un cilindro hidráulico (barra de husillo)
• Sistema de soporte: elevación de husillo ajustable
• Rev. del eje principal: 3cambios (67-123rpm)/9 cambios (34-304rpm)
• Desplazamiento axial: 80mm(eje principal) 100mm(cabezal de la máquina); 150mm (eje principal), 300mm (cabezal de la máquina)
• Ángulo de bisel del portaherramientas: 0°~37.5°
• Desplazamiento a lo ancho: ±50mm; ±100mm
• Sistema de control: palanca de cambios para el eje principal, cambio de velocidad de frecuencia variable para el movimiento en dirección axial y control manual
• Alineación mecánica: al final del sistema de transporte de la máquina de biselado puede incorporarse un dispositivo de elevación (si es necesario) para ajustar automáticamente la elevación central de la tubería a las tuberías biseladas con diferentes diámetros

Aplicaciones
La máquina de biselado radial para extremo de tuberías se utiliza para la mecanización de los biseles con forma de U y V para un número de tuberías con un grosor ancho de pared.

• La máquina de biselado radial para extremo de tuberías ofrece una velocidad de biselado de ≤5Min /un bisel a la tubería (DN200 SCH40).
• Ofrece un corte en bisel de: corte de la tubería con otros equipos como la sierra con cinta y después mecanizado de cada bisel.
• La calidad del bisel de la máquina de biselado radial para extremo de tuberías es muy buena.
